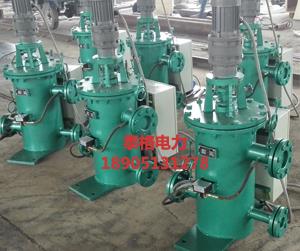

LSZ型立式自动滤水器:
LSZ立式自动清洗水过滤器,杂草,塑料薄膜,碎纸,悬浮固体,如过滤效果,并能自动根据水质情况的网连续或间歇清洁,保持表面清洁,通常它是目前我国先进的水过滤设备之一,适用于各种各样的水过滤。
1)主要技术参数
(1)工作压力~0.6MPa
(2)滤网孔径φ3~8mm
(3)额定流量下的阻力≤0.05MPa
2)结构说明
(1)传动机构采用两级摆线针轮减速器,滤水器转动灵活,控制系统采用PLD程序控制,滤水器可自动编程或间歇回洗。
(2)之间的密封滤芯和支撑板的底部由原橡胶皮肤变硬密封,这样> 2毫米的杂质会不会从底部流向出口,以确保过滤器的过滤能力。
(3)考虑到大量的砂水在一定条件下,上轴承轴座采用双重密封,水侧anti-sediment密封,采用2骨架密封圈防止沙子进入轴套和转轴穿,和外端采用4包装密封。
(4)轴座、定位试验装置、防溢流管、达到无泄漏、文明生产。
(5)上下轴套可拆装,无需拆装气缸即可轻松更换
3)型号说明:

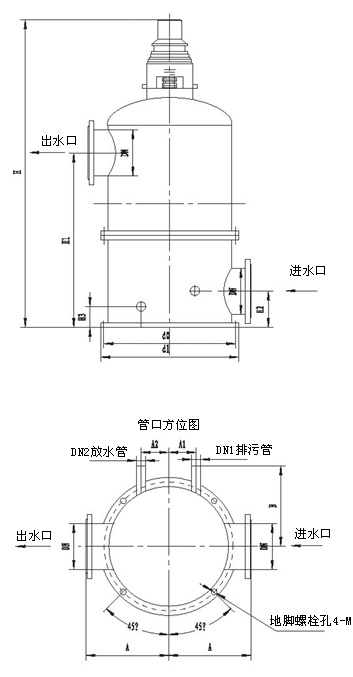

4)选型表:
h | H | H1 | H2 | DN | DN2 | A | A1 | A2 | B | H3 | DO | D1 | M | 电机功率kw |
400 | 2268 | 1060 | 240 | 250 | 50 | 365 | 140 | 140 | 370 | 85 | 700 | 600 | M20 | 0.25 |
600 | 2502 | 1230 | 265 | 300 | 50 | 425 | 170 | 170 | 430 | 85 | 810 | 705 | M24 | 0.25 |
800 | 2737 | 1390 | 295 | 350 | 50 | 480 | 200 | 200 | 490 | 90 | 920 | 810 | M24 | 0.25 |
1000 | 2922 | 1550 | 320 | 400 | 50 | 535 | 225 | 0 | 540 | 90 | 1040 | 920 | M27 | 0.25 |
1500 | 3362 | 1890 | 380 | 500 | 70 | 645 | 280 | 0 | 650 | 100 | 1240 | 1120 | M27 | 0.25 |
2000 | 3646 | 2060 | 425 | 550 | 80 | 710 | 310 | 0 | 720 | 120 | 1340 | 1220 | M27 | 0.37 |
2500 | 4000 | 2180 | 450 | 600 | 80 | 760 | 365 | 0 | 770 | 120 | 1440 | 1320 | M27 | 0.55 |
3000 | 4415 | 2480 | 505 | 700 | 100 | 865 | 425 | 0 | 870 | 130 | 1640 | 1520 | M27 | 0.75 |
4000 | 4875 | 2740 | 555 | 800 | 100 | 980 | 500 | 0 | 990 | 130 | 1860 | 1730 | M27 | 1.10 |
