自动滤水器
自动滤水器

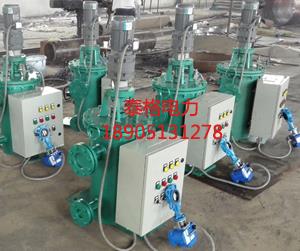

一、自动滤水器概述

  在一般的过滤装置中,随着过滤过程的进行,液体中的固相杂质被截留在滤芯表面,导致压降增大,过滤阻力增大,过滤效率降低。此时,一般需要中断滤波操作,更换滤波元件或取出清洗,这既耗时又费时,影响加工效率。LD新型全自动滤水器是解决这一问题的好方法,该滤水器具有连续过滤、自动回洗污水、结构紧凑、运行稳定可靠、处理量大、运行成本低、使用寿命长等优点。LD型自动滤水器在设备运行过程中,自动进行清洗和排污过程。可在反冲洗和污水排放的同时进行过滤操作,不影响正常供水。本机主要用于电站辅助冷却水、工业循环水、消防用水、洗涤液等类似悬浮液的粗、精过滤。

二、机器结构和工作原理

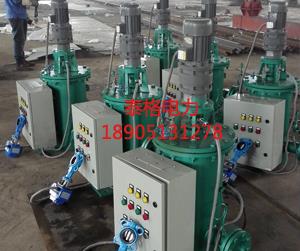

1.机器结构

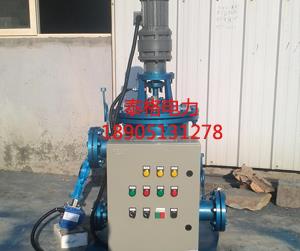

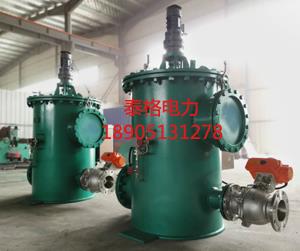

  该滤水器由壳体、滤芯、自动控制机构、反冲洗机构、电控箱、减速机、电动蝶阀、差压控制器与PLC控制器等部分组成。

  驱动装置由电机、减速机组成,带动传动轴低速转动,具有扭矩大,可靠性高等特点,如发生意外阻塞,扭矩超出设计值时,电器保护系统自动停机并发出报警信号。

  过滤元件:

  过滤元件组装在筒体内,保证壳体容积内具有过滤面积。过滤元件(滤芯)呈圆筒状,滤网将滤水器分为清水腔和浊水腔,与滤网的内表面相通的为浊水腔,与滤网的外表面相通的为清水腔,滤网为冲满小孔的直桶形结构,水泵送来的浊水,经入口进入浊水前腔,直径大于小孔的杂质被截留,清水穿过小孔在清水腔汇合,从出口流出。

  反冲洗装置:

  反冲洗装置由排污弯管和蝶阀组成,连接于传动轴,是机内转动部件,转速低,运行平稳,保证了反冲洗顺利实现和机器正常可靠的运行。

  差压控制器:

  随着过滤过程的进行,截留在滤柱表面的杂质将会增多,导致滤水器进水口与出水口压力差增大,利用差压控制器的设定值来测定滤芯的堵塞程度,同时给出电信号,实现机构自动反冲洗。差压控制器的设定值是可调的,差压调节范围0.02-0.4MPa,工作压力(0.8MPa)

  电动排污阀:

  与排污管口连接的排污阀选用电动蝶阀,特别适合于含量大的滤渣、不会因扭矩过载卡死关闭不严泄露,同时具有使用可靠、寿命长等优点。

2.工作原理:

  本机的过滤和反冲洗推动力均由原水压头或泵扬程提供。系统滤腔的压力基本保持恒定,液体从滤芯的内腔向外流动,夹带的固体杂质被截流在过滤介质的内表面,引起内外腔压差升高,过滤阻力逐渐增大。当内外腔压差超过差压控制器某一设定值时,差压控制器发出讯号,减速电机启动,带动滤芯内排污叉管转动,附着在滤网壁上的污物被可靠耐用、自动调节的刮板刮掉,并被吸吮喇叭口吸吮进排污管,随着开启的排污阀经排污口自动排出,所以避免了频繁更换过滤介质或人工清洗滤芯,提高了生产效率,可节省大量的时间、劳力和财力。

LD型全自动滤水器设定的清污、排污的两种控制方式:

  1)定时清污:

  定时清污PLC控制器可设定动作时间为0.1秒-9990小时,冲洗时间设定范围1-15分钟可调,当PLC控制器动作时,滤水器排污阀开启,减速机启动,滤水器进行清污、排污。

  2)差压控制清污自动反冲洗:

  本机装有差压控制器,当切换开关置于自动位置时,本机处于自动工作状态,差压控制器的压差值和切换差都可由用户设定。差压设定范围是0.02-0.4MPa,切换差设定范围是0.025-0.04MPa,具体设定方法是:用户可根据管路所能允许的压力降,设定差压值和切换值。当差压值达到设定值上限时,主电机启动,同时排污阀打开,开始反冲洗;当差值下降到切换差下限或时间达到设定时间,主电动机停止,排污阀关闭,反冲洗即停止。

  3)现场手动控制清污:

  用户可在现场操作控制箱(屏)上的按扭使滤水器的排污蝶阀开启,减速机启动,滤水器进行清污、排污。

  定时清污与差压控制清污两种控制方式是并列运行的。

三、性能特点

  1)自动清洗:本机利用自身过滤出的清液,自动反冲洗滤芯,不需拆下滤芯清洗,也不需另配清洗系统。

  2)反冲洗效果好:由于滤芯内安装有可靠的刮板和喇叭口吸吮装置,刮板即能刮掉污物,同时喇叭口形成射流又能吸吮污物,所以反冲洗效果好。

  3)自动化程度高:为满足电站自动化程度日益提高的要求,本机控制系统采用进口电气元件,可编程序控制器(PLC)控制,反冲洗可自动(定时、差压)、手动切换,同时易于实现远程监控及方便与上位机连接。


四、主要技术参数

  1.公称压力:1.0MPa 1.6Mpa

  2.工作电源:380VAC 50Hz

  3.工作介质:水

  4.压力损失:0.02Mpa

  5.介质温度:5℃~150℃

  6.水过滤精度:¢2~¢8mm(也可按用户要求制作)

  7.环境湿度:≤95%

  8.清污方式:自动反冲洗滤网

  9.工作压力范围:0.3~1.6Mpa

  10.工作电源:380V AC 50Hz

  11.控制柜抗干扰性能:GB162和IEC-255-4

  12.反冲流量:小于总流量的20%

  13.滤水器及排污阀法兰标准:HG20593-97

  14.排污方式:自动旋转排污管

  15.绝缘耐压:DL478和IEC-254-4

  16.安装方式:滤水器直立安装



型号与参数

流量

m3/h

口径Dn

mm

排污口d1

mm

减速机功率kW

排污阀功率kW

DLS-40/50

14/22

40/50

25

0.37

0.05

DLS-80/100

55/85

80/100

40/50

0.37

0.05

DLS-125/150

115/192

125/150

65/80

0.55

0.09

DLS-200

340

200

80

0.55

0.09

DLS-250

530

250

80

0.55

0.09

DLS-300

760

300

100

0.75

0.09

DLS-350

1040

350

100

0.75

0.09

DLS-400

1360

400

100

1.1

0.09

DLS-500

2120

500

125

1.1

0.18

DLS-600

3050

600

125

1.1

0.18

DLS-700

4150

700

125

1.5

0.18

DLS-800

5400

800

150

1.5

0.18

DLS-900

6500

900

150

1.5

0.18

DLS-1000

8400

1000

200

2.2

0.25

DLS-1200

12200

1200

200

2.2

0.25

五、机器的安装、操作与维护

1、安装:

  机器安装时须注意以下几点:

  (1)机器安装前,应对机件进行清洗、去污。

  (2)各密封部位须保证无泄漏。

  (3)所有传动部件要求运转灵活,支承轴承要填充钙钠基润滑脂。

  (4)各联接处要牢固可靠。

2、操作:

  机器在做加水试运行时,须检查各联接处的紧固情况、润滑点的润滑情况、各密封处的泄漏情况及传动机构运转情况。如发现松动、润滑不良和泄漏,则须重新紧固、再润滑和更换密封圈;如发现传动机构有振动、杂音等现象,则须重新调整传动机构,直到所有异常现象排除为止。

  本机采用可编程序控制(PLC),反冲洗动作可以有手动和自动状态,这两种工作状态可通过以下方法进行切换;

  手动反冲洗,当切换开关置于手动时,在设定的时间间隔或根据压力差,按动控制箱上的反洗电机起动按钮,主机运转,此时电动阀同时打开,进行反冲洗,当差压恢复正常范围时,按动反洗电机停止按钮,此时反洗电动阀同时关闭,反冲洗完毕。

  自动反冲洗,本机装有差压控制器,当切换开关在自动位置时,本机处于自动工作状态,差压控制器的差压值和切换差都可由用户设定。具体设定方法是:用户根据管路所能允许的压力降,设定一个差压值,再根据反冲洗时间要求,设定切换差。

  当差压值达到设定值时,主电机启动,同时排污阀打开,开始反冲,当差压值下降达到设定时间时主电机停止,排污阀也关闭,反冲洗完毕。

  要定期打开机器底部的手动排污阀,把壳体内积累的杂质排放出去。

3、维护:

  1.定期检查,传动部件工作是否有异常现象,并对轴承用钙钠基润滑脂进行润滑。

  2.定期对密封部位进行检查,如发现泄漏,须更换密封元件。

  3.定期检查清液,发现固相颗粒超标,须停机检查滤芯是否损坏。

  ●对于滤水器的外形尺寸、比如进出口通径,中心高,进出口方位和排污口方向等可按用户要求设计、制造。

  ●泰格不断追求技术创新及产品的开发、改进,上述型号、规格、参数允有改动,以供货说明书为准。
