滤水器
滤水器

LSF型反冲洗滤水器:

        泰格全自动反冲洗工业滤水器适用于电站、化工、印染、造纸等行业的给水管道。由于来自河流、湖泊和海洋的水源不同,水中有各种杂质,如工业废料、漂浮的草、鱼、虾和蜗牛。有时,在进入供水系统的管道侧,采用简单的栅栏过滤,条件较好或用滤网进行处理,但处理后的水中仍有一些细小的杂质。当它们在供水系统中积累到一定程度而不被清除时,流动面积就会减小,造成堵塞,严重者就会停机,对安全运行造成极大的威胁。鉴于经济、方便、维修等诸多因素,我公司设计的新型反冲式工业水过滤器系列产品,能够满足用户的要求,解决上述问题。


1、滤水器主要技术参数

    (1)、工作压力≤0.6MPa

    (2)、滤网孔径φ3~φ8mm

    (3)、额定流量下的阻力≤0.05MPa

2、滤水器结构与使用说明:

    (1)、本系列滤水器由①转动轴、②定位杆、③支架壳体、④网芯、⑤进水口、⑥出水口、⑦排污口组成(见图)。一般水质为淡水型的,滤网和内部主要部件为普通不锈钢材质,若为海水或具有强酸碱型的,则采用特殊不锈钢材质。


    (2)、滤水器入管道系统后,水就会从进水口进入滤水器,过滤后的水从出水口流出,当水杂质能过网芯时,由于体积大于网芯孔,而被截留在网芯上,当聚集到一定数量时,即造成进、出水口之间有一定压力差,这时,可转动网芯进行轮次自动反冲洗,杂质就会从排污口自行排出,如此往复循环,用户可根据水中杂质多少、而定时、定期自动反冲排污。


   (3) 、滤水器安装在电站、化工、印染、造纸等多种行业的DN500以下供用水管边上属于替代二次滤网的小型滤水器,可任意选定粘度,具有体积小,造价低,过滤流量大等诸多优点;特别适用于母管制供用水的分支管道上,从而具有二次滤网所不及的优点。一般情况下,不须增加动力源,只需采用手动,手柄按产品所标定的位置依次转动,滤水器内部的几个过滤室即可逐一清洗,从而达到自动反冲


    (4) 、滤水器型号说明:

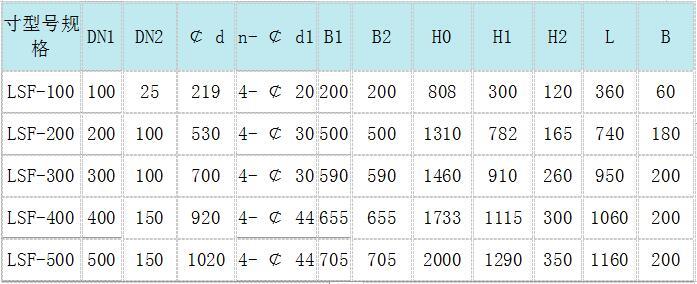

    (5)、LSF型选型表:

二、LSG型管道直连式滤水器:

1、汉莎天厨系列滤水器结构类型过滤面积2.5流通面积的3倍,含有很多小孔的环不锈钢板,双层结构的主回路,回流循环为单层结构,可以实现非常高的强度,都是不锈钢做的,结构合理,性能可靠,耐用,其过滤器更换也很方便。订货时,注明是一次回路还是旁路(即反冲洗)。



2、型号说明:

    (1)公称通经DN25、40、50、65、80、100、125

    (2)公称压力PN≤1.6MPa

    (3)适用介质:水、油等

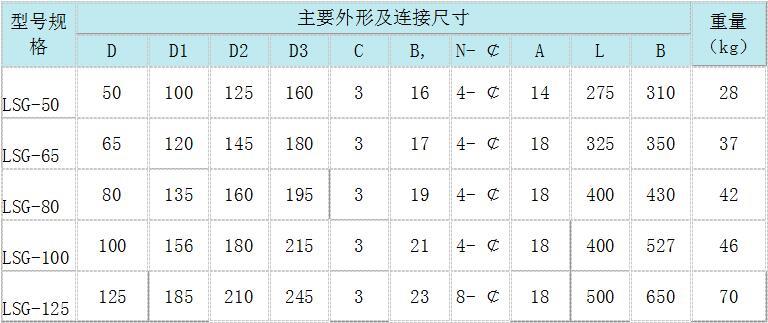

3、选型表:LSG-P型号


三、LSD型直通式滤水器:

    1、用途:

    LSD型直通式滤水器适用于凝结泵、给水泵工业水泵,闭式水泵系统介质过滤之用,也可以作为管边滤网之用,对管边中的机械杂物,悬浮物等起过滤作用,并能根据压差大小对滤网清洗,保持滤网清洁,该型泵进口滤网的通流倍率较大


    2、主要技术参数:

    (1)设计压力0.4MPa、0.6MPa

    (2)滤网孔径φ3~φ8mm

    (3)水阻≤0.05MPa

    (4)通流倍率4.5倍

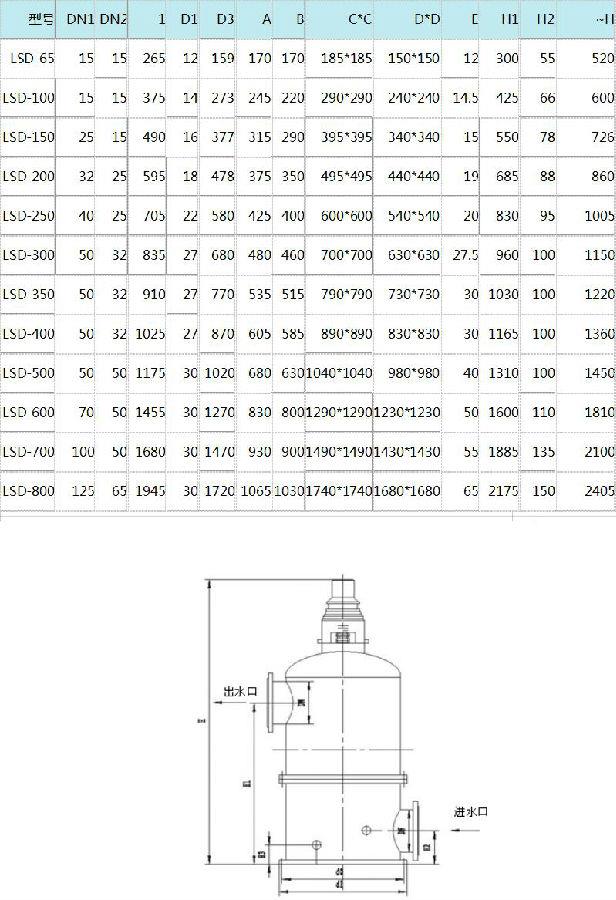

     3、选型表:


四、LSZ型立式自动滤水器:

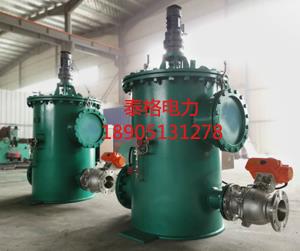

     LSZ型立式自动清洗滤水器能对水中杂草、塑料薄膜、纸布屑、悬浮物等进行过滤作用,并能根据各地水质情况对滤网实行自动地连续或间断清洗,保持网面经常清洁,正是目前我国先进的水过滤设备之一,适用于各种水过滤场合.


1、主要技术参数

    (1)工作压力~0.6MPa

    (2)滤网孔径φ3~8mm

    (3)额定流量下的阻力≤0.05MPa


2、  结构说明

    (1)传动机构采用双级摆线针轮减速机,滤水器转动灵活,控制系统采用PLD程控,对滤水器实行自动程序或间歇性反冲洗。

    (2)滤网网芯底部与支板上密封由原来的橡胶皮改为硬密封,能做到>2mm的杂物不从底部流到出口端,确保滤网的过滤能力。

    (3)考虑到某些条件下水中含沙量大,上承轴座采用双重密封式,水侧为防泥沙密封,采用2道骨架密封圈,防止泥沙进入轴套磨损转轴,外侧采用4道填料式密封。

    (4)轴座, 处试设, 防溢流管, ,做到无泄漏,文明生产。

    (5)上、下轴套均为可, 拆, 卸式,无需进行筒体解体即可方便更换。

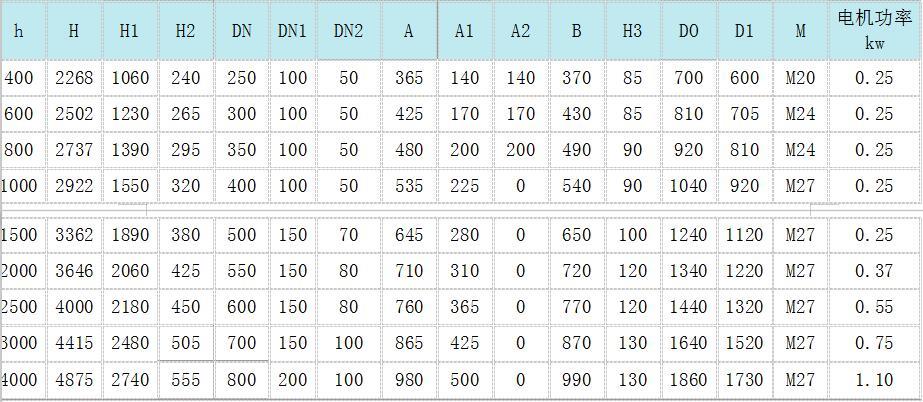

3、选型表:
