全自动滤水器
全自动滤水器

  泰格滤水器:手动滤水器、自动滤水器、电动滤水器。自动滤水器连接到管道系统后,水从进水口进入滤水器,过滤后的水从出水口流出。当水中的杂质通过滤网芯时,体积大于滤网芯孔,排气孔被困在滤网芯上。当累计到一定数量时,会引起进出口之间的压差。此时,可旋转滤网芯,依次进行自动反冲洗,使水流垂直冲洗滤网内的污物,使污水快速、彻底排出;由于网芯独特的结构,避免了相邻正水流的干扰,杂质全部由排污口自行排出等等。

        如果用户选择自动滤水器,杂质积累到一定量时,电动排污阀之间的差压信号可以打开使用冷却水的进口和出口管道和杂质附着在内壁表面就可以刷新网络核心反过来说,然后排入冷却水的出口管通过下水道,污水管道和污水阀。逐级旋转排污斗,每分钟对球网芯的壁面进行反冲洗。

        工业滤水器回流替代小滤水器,二级过滤器可以任意精度,体积小,成本低,一般来说,不需要增加电源,只需要使用手册,处理产品的指定位置上,反过来,将滤水器的内部几个过滤室清洁,从而实现自动反冲过滤水中杂质的目的。电子控制系统的运行方式分为自动控制方式、手动控制方式和电气控制方式。

一、概述:

  FZLQ系列全自动反冲洗滤水器借鉴德国、以色列等国同类产品技术,结合我国水电站实际情况优化精制而成,其独特二级排污、上腔进水技术的采用,能彻底解决传统滤水器因塑料泡沫、树枝、水草等漂浮物而产生卡塞,糊网问题;以及下端进水方式易将泥沙冲进滤网内腔,至使过滤效果下降、糊网频繁、连续正常工作时间缩短的问题。在电气控制方式上摒除常规逻辑控制,采用PLC可编程控制方式,实现滤水器在线过滤、自动清洗、分级排污的功能。

  全自动自清洗滤水器能持续地将江水、河水过滤成适合水电站设备使用的清洁水,以确保水电设备长时间安全可靠的运行。它无论在设计制造技术上还是在实际应用性能上,均超越国内外同类产品。

二、特点 :

  ·过滤面积大,压力损失小。

  ·过滤清洁度可根据用户要求制作,从0.01毫米到6毫米。

  ·自动排污可采用差压控制,定时控制,上、下两级排污不同时进行。

  ·排污时,排水量较小,不影响滤水器的正常工作。

  ·滤网采用不锈钢楔形结构,过滤孔为“V”形,使直径与滤网孔径接近的颗粒容易通过,过流能力强,不易卡塞,压力损失小,长期工作不糊网。

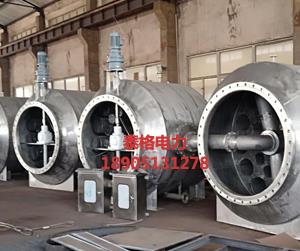

  ·过滤元件为数个圆筒滤网沿园周密布,圆筒四周过滤,与目前电站使用的内外双层滤网结构过滤器比较,过滤面积大,效率高,过滤器体积可以做得较小,便于安装,便于维修。

  ·过滤器采用二级过滤、排污机构。过滤器的内置栏污栅能将较大的污物如树枝、泡沫、水草栏住,并由上端排污阀排出。其余的小颗粒物由下端排污阀反冲排出。此外,可根据用户的要求增设双刃强力剪刀,将较大的污物剪碎,由上端排污阀排出。

  ·维修清洗时,无需专用起吊设备,只需将滤水器上端螺钉松开便可人力将减速机构抬下,将滤网抬出清洗,维护方便

  ·实现反冲的减速机构采用德国传动设备有限公司产品,卧式安装,结构紧凑,输出力矩大,电机防护等级高,使用寿命长。

  ·两个排污阀采用进口电动阀门。

  ·电气控制采用PLC 编程控制。

三、工作原理:

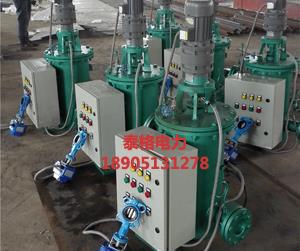

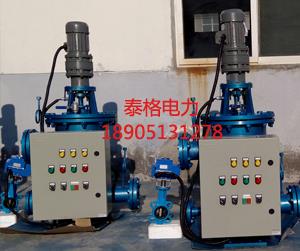

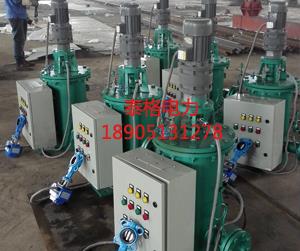

  FZLQ-M-A全自动自清洗滤水器是由滤水器本体、自清洗机构、二级排污系统以及PLC控制箱组成。滤水器进、出水口之间有一拦污栅板3,拦污栅板上开有数个Φ20--50mm的通孔(此孔起栏污栅作用,孔径可据水电站所在流域的水质情况定),滤水器的过滤精度从6毫米到0.01毫米,可按不同用户要求设计制造。

  工作时,取自自然的江水、河水由滤水器上腔进水口进入,水中的塑料泡沫、树枝、水草以及直径大于隔板栏污栅孔径的颗粒留在滤水器上腔,并由上排污阀排出。较为清洁的水经导流管流至下腔,水到下腔后,一些沙粒可沉到底板沉沙室内,沙粒可由冲排泥沙出口排出。下腔的水从下隔板的孔流入V形楔式不锈钢过滤网管,过滤后的清洁水从滤水器中间的出水口流出。

  滤水器在线工作时,压力损失很小,漂浮物从上端排污口定时排出;当滤网表面积聚杂物时,滤水器进、出水口会产生压差,当差压值达到自反冲设定值时,差压开关动作,电动减速装置1和上排电动污阀,下排污电动阀先后得电,排污阀与大气相通,经过过滤的水,在差压作用下对滤网反冲,将附着在滤网上的污物冲出,并由下腔排污阀将污物排出。排污时,上、下两排污阀不能同时进行,下排污电动阀可优先动作。

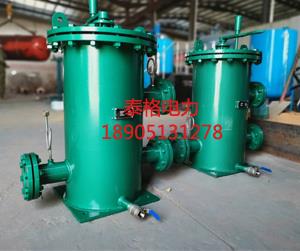

  DN100以下小口自动滤水器采用单过滤结构,取消了上排污功能,其它部件工作原理与双排污结构原理相同。

  滤水器的控制是通过PLC控制箱实现,它具有以下功能:

  ·定时清污:用户可按运行情况,在0-72(默认6小时)小时内任意设置定时清污时间,当达到设定时,电动装置启动,排污阀开启,滤水器便清污、排污。

  ·差压清污:用户可按自己的要求,整定差压清污的差压值,当滤水器进、出水口的差压值高

  出设定值时,滤水器实现清污、排污工况。

  ·现地手动清污:控制箱上有手动清污按钮,按下时滤水器便实现手动清污、排污工况。

  ·自检功能:控制箱还有差压过高报警,电机故障报警、排污阀故障报警功能。

四、技术参数:

  ·公称压力:0.1-1.0MPa 1.6Mpa 2.5Mpa 6.4Mpa

  ·工作电源:380VAC 50Hz

  ·工作介质:水

  ·压力损失:0.01-0.12Mpa

  ·过滤精度:0.01-6mm

  ·反冲流量:小于总流量的20%

  ·滤水器及排污阀法兰标准:HG/20592-2009

FZLQ系列全自动滤水器技术参数表

型号/规格

口径
DN

流量
M3/H

排污管口径
DN

减速机功率
kw

排污电机功率
KW

FZLQ-A-40

40

14

32

0.37

0.05

FZLQ-A-50

50

21

40

0.37

0.05

FZLQ-A-65

65

35

50

0.37

0.05

FZLQ-A-80

80

54

50

0.37

0.05

FZLQ-A-100

100

84

50

0.55

0.05

FZLQ-A-125

125

113

65

0.55

0.09

FZLQ-A-150

150

190

65

0.55

0.09

FZLQ-A-200

200

340

80

0.75

0.12

FZLQ-A-250

250

530

80

0.75

0.12x2

FZLQ-A-300

300

763

80

0.75

0.12x2

FZLQ-A-400

400

1356

100

1.1

0.12x2

FZLQ-A-500

500

2120

150

1.1

0.18x2

FZLQ-A-600

600

3052

150

1.5

0.18x2

FZLQ-A-700

700

4154

150

1.5

0.18x2

FZLQ-A-800

800

5426

200

1.5

0.25x2

FZLQ-A-900

900

6867

200

2.2

0.25x2

FZLQ-A-1000

000

8478

200

2.2

0.25x2

FZLQ-A-1200

1200

12200

200

2.2

0.25x2

技术参数表

有效过滤面积㎡

进水口通流面积的3-5倍

差压设定范围

0.01-0.16MPa

反冲洗时间设定范围

2-4分钟

压力损失

0.01-0.03MPA

驱动转数

1-3r/min

工作压力

1.0-6.4Mpa

浊水悬浮物含量

一般应小于500mg/L(含量高则反冲洗周期短)

过滤精度

0.01mm--6mm任选,特殊过滤精度可按要求制造

过滤后清洁水悬浮物含量

与过滤精度大小,浊水悬浮物颗粒有关
(轧钢浊水循环如选0.2mm过滤精度,出口悬浮物含量为35-45mg/L

反冲洗周期

1-72小时,默认6小时
与浊水悬浮物含量和过滤精度有关,含量高、间隙小则周期短,反之则长

反冲洗用水量

低于过滤水流量的5%

反冲洗所需压力

不低于0.2MPa

工作方式

自动、手动(可任意切换)
