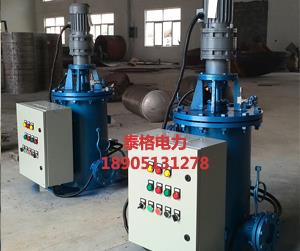

全自动反冲洗滤水器
全自动反冲洗滤水器

一、概述:

  泰格Fzlq系列自动反冲洗水过滤器是由德国、以色列等同类产品生产的。结合我国水电站的实际情况,对其进行了细化。其独特的二级污水和上室取水技术,彻底解决了传统过滤器如塑料泡沫、树枝、浮草等的粘粘问题。底部进水方式便于将泥沙滤入过滤器。网孔减少了过滤效果,经常粘贴网孔,缩短了连续正常工作时间。电气控制方式取消了传统的逻辑控制,采用PLC可编程控制方式,实现了在线过滤、自动清洗、污水分级排放等功能。

        泰格全自动反冲洗滤水器能连续将河水和河水过滤成适合水电站设备使用的清水,保证水电设备长期安全可靠运行。无论是在设计制造技术上,还是在实际应用性能上,都优于国内外同类产品。


二、特点 :

  ·过滤面积大,压力损失小。

  ·过滤清洁度可根据用户要求制作,从0.01毫米到6毫米。

  ·自动排污可采用差压控制,定时控制,上、下两级排污不同时进行。

  ·排污时,排水量较小,不影响滤水器的正常工作。

  ·滤网采用不锈钢楔形结构,过滤孔为“V”形,使直径与滤网孔径接近的颗粒容易通过,过流能力强,不易卡塞,压力损失小,长期工作不糊网。

  ·过滤元件为数个圆筒滤网沿园周密布,圆筒四周过滤,与目前电站使用的内外双层滤网结构过滤器比较,过滤面积大,效率高,过滤器体积可以做得较小,便于安装,便于维修。

  ·过滤器采用二级过滤、排污机构。过滤器的内置栏污栅能将较大的污物如树枝、泡沫、水草栏住,并由上端排污阀排出。其余的小颗粒物由下端排污阀反冲排出。此外,可根据用户的要求增设双刃强力剪刀,将较大的污物剪碎,由上端排污阀排出。

  ·维修清洗时,无需专用起吊设备,只需将滤水器上端螺钉松开便可人力将减速机构抬下,将滤网抬出清洗,维护方便

  ·实现反冲的减速机构采用德国传动设备有限公司产品,卧式安装,结构紧凑,输出力矩大,电机防护等级高,使用寿命长。

  ·两个排污阀采用进口电动阀门。

  ·电气控制采用PLC 编程控制。

三、工作原理:

        Fzlq系列自动反冲洗滤水器由滤水器本体、自清洗机构、二级污水系统和PLC控制箱组成。在滤水器的进水口和出水口之间有一个拦污栅板3。拦污栅板上有几个直径20-50mm的通孔(该孔为拦污栅,孔径可根据水电站所在流域的水质确定)。滤水器的过滤精度为6mm-0.01mm,可根据不同用户的要求设计制造。

        在运行过程中,来自天然河流和河流的水通过过滤器上腔的入口进入。塑料泡沫、树枝、水草和比水大的颗粒物阻塞了水的直径,留在过滤器的上部腔室中,并从上部排水阀排出。清洁水通过引水管道流向下室。水流到下室后,部分砂沉到下室,砂从冲洗口排出。下室水从下隔膜孔流入v楔不锈钢滤网管理系统,过滤后的清水从滤水器中间出口流出。

        当滤水器在线工作时,压力损失很小,漂浮物定期从上排水口排出;当滤水器表面积聚集杂物时,滤水器进出口会产生压差。当压差达到自反洗设定值时,压差开关动作,电动减速机1和上排水电动放水阀相继通电,下排水电动放水阀通电,过滤水在压差下接通,反冲洗滤网,冲洗掉附着在滤网上的污垢,然后由下室排水阀排出。排污时上、下排污阀不能同时操作,下排污电动阀可优先操作。

  DN100以下小口自动滤水器采用单过滤结构,取消了上排污功能,其它部件工作原理与双排污结构原理相同。

  滤水器的控制是通过PLC控制箱实现,它具有以下功能:

  ·定时清污:用户可按运行情况,在0-72(默认6小时)小时内任意设置定时清污时间,当达到设定时,电动装置启动,排污阀开启,滤水器便清污、排污。

  ·差压清污:用户可按自己的要求,整定差压清污的差压值,当滤水器进、出水口的差压值高

  出设定值时,滤水器实现清污、排污工况。

  ·现地手动清污:控制箱上有手动清污按钮,按下时滤水器便实现手动清污、排污工况。

  ·自检功能:控制箱还有差压过高报警,电机故障报警、排污阀故障报警功能。

  四、技术参数:

  ·公称压力:0.1-1.0MPa 1.6Mpa 2.5Mpa 6.4Mpa

  ·工作电源:380VAC 50Hz

  ·工作介质:水

  ·压力损失:0.01-0.12Mpa

  ·过滤精度:0.01-6mm

  ·反冲流量:小于总流量的20%

  ·滤水器及排污阀法兰标准:HG/20592-2009

  FZLQ系列全自动滤水器技术参数表
