一 主要结构特点

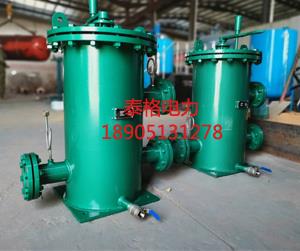

　　 泰格LS型手动反冲洗滤水器的主体由筒体、滤芯、密封体、转轴等组成。滤芯采用5mm耐磨耐腐蚀不锈钢网孔板制成。同一阀体具有上、下接触水管、法兰和隔板。水从下入口经多孔不锈钢筒进入滤筒上腔，再进入出料口。污物沉积在旋转管和过滤筒分离器之间的空腔内。过滤筒和旋转管被一个隔板分隔成几个腔。当排污阀打开时，转轴将其中一个空腔与排管连接，形成封闭通道。此时，空腔会随着过滤后的清水反冲，从而达到对过滤缸的清洗。继续旋转转轴，使每个空腔内的沉淀物能够被清洗和排出。

       污水排放装置由手动操作杆、定位杆和压力表组成。当进水管侧压力超过允许值时，打开出料阀，转动手动控制杆，使转轴旋转出料。排放后关闭排泄阀。

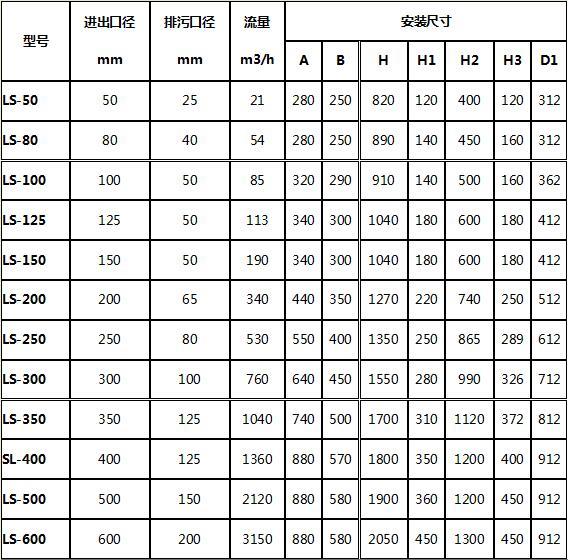

二 主要技术参数及安装尺寸:

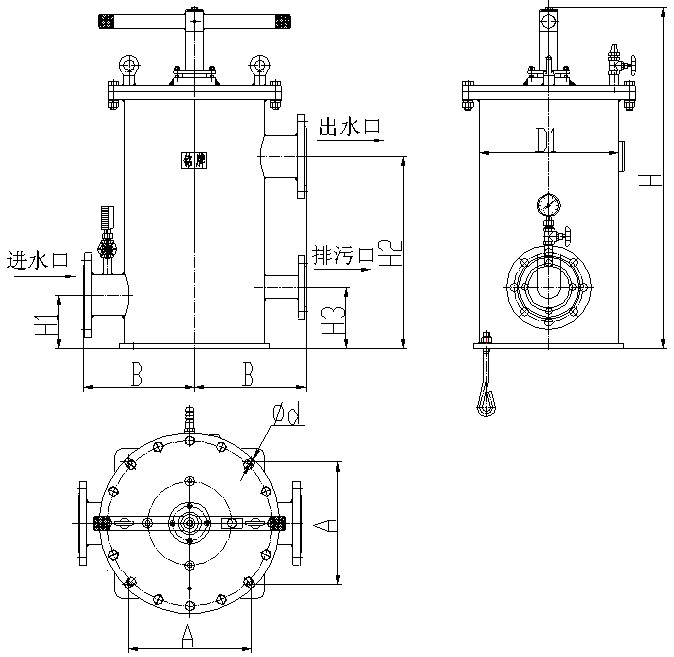

　　安装尺寸图
