工业滤水器
工业滤水器

一、工业滤水器用途

  泰格电力反冲式工业滤水器安装在电站、化工、印染、造纸等各种行业的供用水管道上,主要适用于Dg500mm以下的管道,从而可代替二次滤网,节约开支,并具有如下优点;

  1、结构紧凑,占有空间位置小,安装布置灵活方便,有标准结构供用户选用,也可按用户的现场布置条件进行专门设计。

  2、排污效果好:该产品设计采用固定分格网芯、分区局部强化反冲洗和步进旋转排污斗的新型结构。

  3、运行水阻小,过滤的流量大精度高。


二、反冲洗工业滤水器结构

  本滤水器是由 ①转动抽 ②定位杆 ③支架壳体 ④网芯 ⑤进水口 ⑥出水口 ⑦排污口等组成。

  一般水质为淡水型的,滤网和内部主要部件为不锈钢材质。海水等强酸碱型的建议接触介质的部件采用特殊不锈钢材质。

三、工业滤水器工作原理



        滤水器与管道系统连接后,水通过进水口进入滤水器,过滤后的水通过出水口流出。当水中的杂质通过网芯时,其体积大于网芯上的孔,排气孔被困在网芯上。当杂质积累到一定数量时,进出口之间会有一定的压差。此时,可旋转滤网芯,依次进行自动反冲洗,使水流垂直冲洗滤网内的污物,使污水快速、彻底排出;由于网芯独特的结构,避免了相邻正水流的干扰,杂质全部由排污口自行排出。等等。


        如果用户选择电动滤水器,杂质积累到一定量时,进口和出口之间的差压信号冷却水管道将被用来打开电动排污阀,和杂质附着在内壁表面网络反向的核心将被刷新,然后排入冷却水的出口管通过下水道,污水管道和污水阀。逐级旋转排污斗,每分钟对球网芯的壁面进行反冲洗。


        工业用水的反冲过滤器替代二次过滤滤水器很小,可以任意精度,体积小,成本低,一般来说,不需要增加电源,只需要使用手册,处理产品的指定位置上,反过来,将滤水器的内部几个过滤室清洁,从而实现自动反冲过滤水中杂质的目的。电子控制系统的运行方式分为自动控制方式、手动控制方式和调试方式。

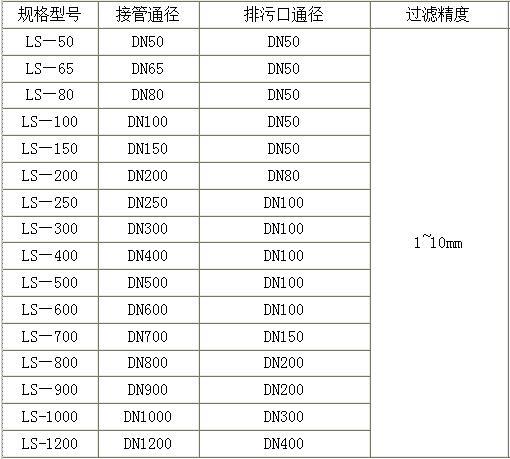

四、技术参数

五、工业滤水器安装及注意事项

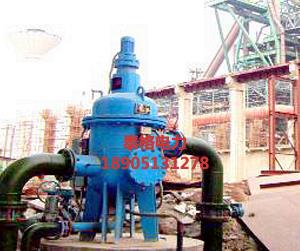

  1)工业滤水器可卧式安装在凝汽器进口,也可安装在循环泵出口,其效果相同。

  2)滤网进口直管段长度应大于循环水管道直径。

  3)安装时不可倾斜,连接要牢固。

  4)滤网与凝汽器循环水管进口间距保持100mm以上,并在滤网与凝汽器之间加装补偿节,便于检修装拆和补偿之用。

  5)安装后,须清除滤网前循环水管中的一切杂物,投运前,并作运行试验。

六、工业滤水器定货须知

  1、需方提供安装方案、接管通径、原滤网图纸复印件。

  2、循环水流量设计值。

  3、循环水中杂质含量居多的是何种杂质。

  4、是否需要电控电动装置。
